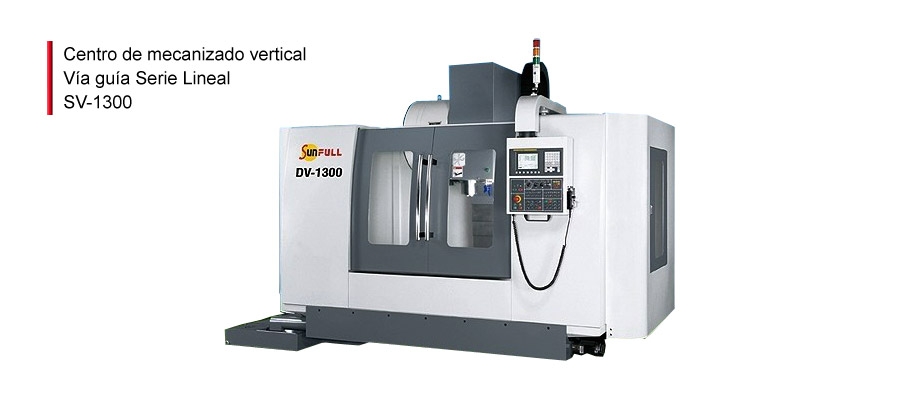

SV-1300/1500
Nombre del producto : SV-1300/1500
Código del producto : SV-13001500
Punto de la ampliación
Diseño de la estructura óptima de alta rigidez! Estabilidad de por vida! columna de gran tamaño
- Elección de 8000 10.000, 12.000 o 15.000 cabezales de alta velocidad rpm están diseñados para alta
velocidad de mecanizado requisito. - Husillos de bolas de clase C3 de alta precisión cuentan con capacidad de amortiguación de vibraciones excepcional para
mecanizado de alta precisión. - Adicional fondo de la columna de ancho y la base de garantizar una mayor estabilidad durante el mecanizado de alta velocidad.
- Estructura de la máquina compacta y simplificada para ahorrar espacio.
El aumento de los viajes del eje Y para aumentar la capacidad de trabajo (modelos JHV-1300/1500)
modelo | unidad | SV-1300 | |
---|---|---|---|
Y los viajes de 4 Linear manera | |||
VIAJES | |||
X recorrido del eje | mm | 1300 | |
Y recorrido del eje | mm | 750 | |
Z recorrido del eje | mm | 700 | |
Distancia de la nariz del huso a superficie de la mesa | mm | 150-850 | |
TABLA | |||
Medidas de la mesa | mm | 1300 x 750 | |
Max. cuadro de cargas | kgs | 1000 | |
Ranura en T | mm | 5 x 18 x 150 | |
HUSO | Velocidad estándar 8.000 rpm | ||
cono del husillo | tipo | BT-40 | BT-40 |
velocidad de husillo | rpm | 8000 / 10000 | 10000 / 12000 / 15000 |
accionamiento de husillo | type | cinturón | accionamiento directo |
motor del husillo | kw | 7.5 / 11 | 7.5 / 11 |
Enfriamiento husillo | tipo | enfriador de aceite ( std. ) | |
velocidad de alimentación | |||
Marcha rápida (X, Y, Z) | m/min | 30 / 30 / 24 | |
Velocidad de avance de corte | mm/mim | 1-15000 | |
X, Y, Z eje del servo motor (FANUC) | kw | 4 / 4 / 7 | |
X, Y, Z eje del servo motor (MITSUBISHI) | kw | 4.5 | |
ATC | |||
tipo de revista | tipo | carrusel | brazo |
Capacidad del almacén de herramientas | pcs | 16 | 24 |
Max. diámetro de la herramienta | mm | 100 / 150 | 80 / 150 |
Max. longitud de la herramienta | mm | 300 | 300 |
Max. peso de la herramienta | kgs | 7 | 7 |
selección de herramientas | tipo | fijo | aleatorio |
otro | |||
consumo de energía | KVA | 30 ( 40 opt. ) | |
Máquina Dia (L x W x H) | mm | 4500 x 3500 x 3000 | |
peso de la máquina | kgs | 10000 |
Accesorios Estándar
- Protección Completa, splash
- Velocidad del eje 8000 rpm (BT-40)
- Motor del husillo 7.5 / 11 kw
- Sin brazos ATC de 16 herramientas (BT-40)
- roscado rígido
- sistema de enfriamiento
- Sistema de lubricación automática
- Unidad de enfriador de aceite husillo
- termocambiador
- Cubiertas telescópicas de 3 ejes
- lámpara de trabajo
- Luz de la señal de tres colores
- caja de herramientas
- arma de refrigerante
- Tipo de tornillo transportador de virutas "
Accesorios opcionales
- Variable 20/24/30 herramientas ATC
- Motor del husillo 11/15 kw, 15 / 18.5KW, 18 / 23kw
- Tipo Cinturón Velocidad de giro 6.000 rpm (BT-50)
- Tipo Cinturón Velocidad del cabezal 10000/12000 rpm (BT-40)
- Construido en la velocidad del husillo tipo 16000/20000/24000/30000 rpm
- Dispositivo de descarga de refrigerante trasero
- skimmer Petróleo
- Refrigerante a través del husillo
- Cadena tipo de chip transportadora + chip carrito
- El cuarto eje de la mesa giratoria
- La mesa giratoria cuarto y quinto
- Caja de cambios ZF
- Tipo de rodillo de la vía guía linear "
